Grada rápida – Modelo OKUMET
Plegable en 2 cuerpos – Muelle, doble disco por brazo
Grada rápida
Ficha Técnica
| REFERENCIA | DISCOS | ANCHO DE TRABAJO | ALTURA EN POSICIÓN DE TRANSPORTE | LONGITUD TOTAL DE LA MÁQUINA | PESO | POTENCIA |
|---|---|---|---|---|---|---|
| GR4.0PV2C-R | 32 | 4,00 m. | 2,75 m. | 2,95 m. | 2.850 kg. | 140-160 CV |
| GR5.0PV2C-R-MV | 40 | 5,00 m. | 3,25 m. | 2,95 m. | 3.560 Kg. | 180-210 CV |
Descripción

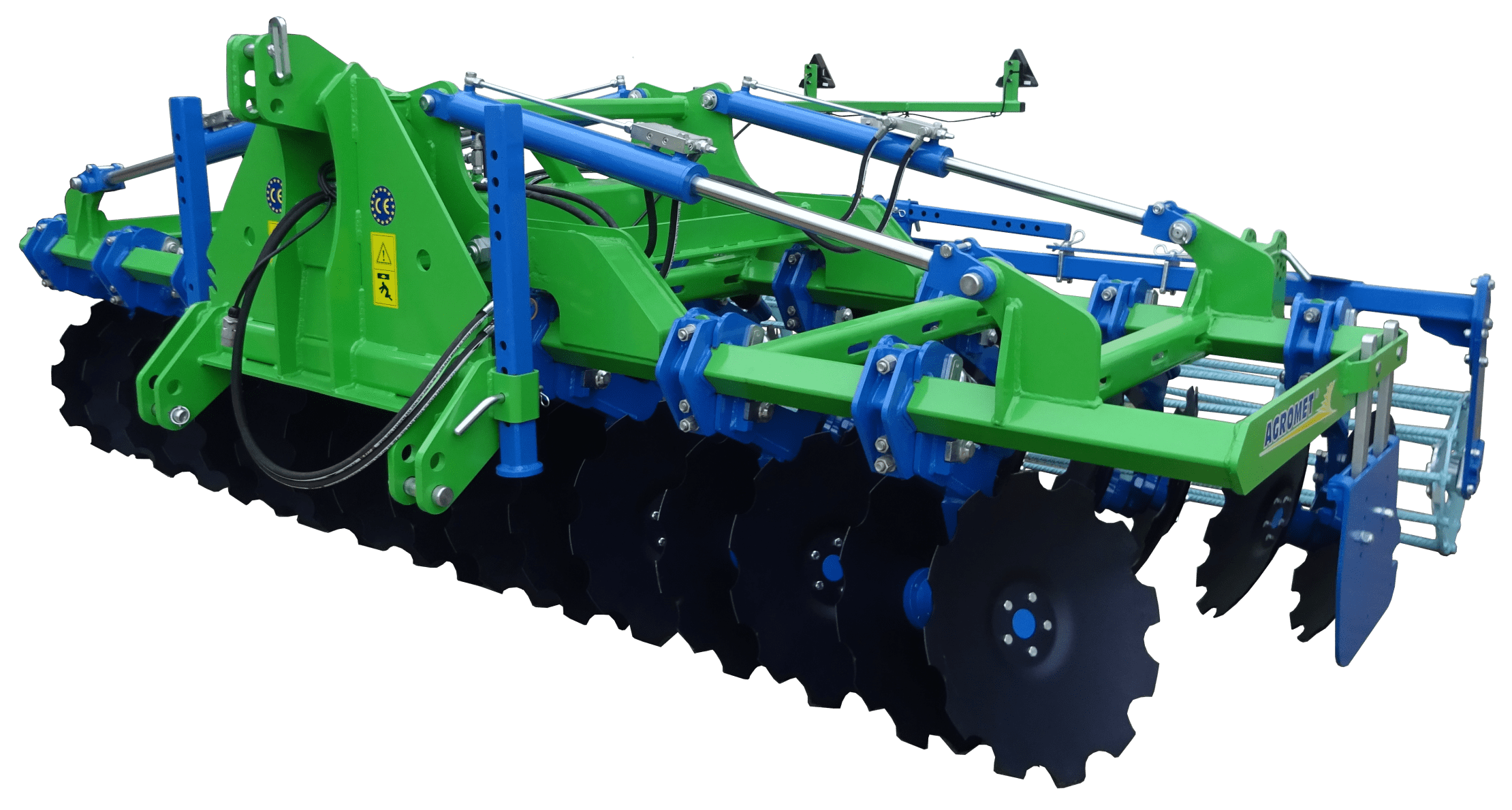

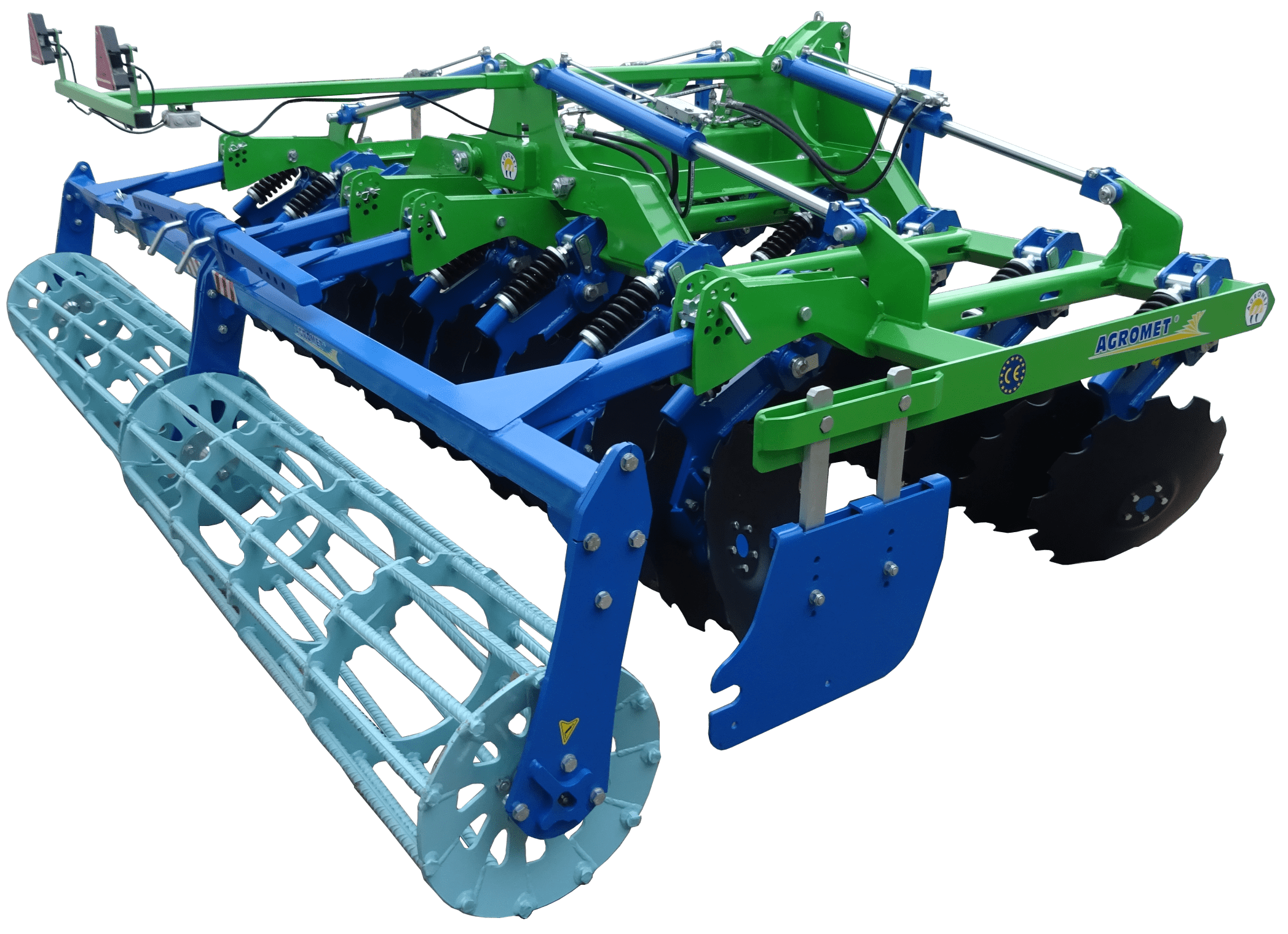

Grada rápida OKUMET plegable en 2 cuerpos
La grada rápida OKUMET plegable está diseñada para el trabajo superficial del suelo, incorporando rastrojos y restos de cosecha y dejando el terreno nivelado y preparado para las labores posteriores o la siembra.
Su velocidad de trabajo, de hasta 12 km/h, permite cubrir grandes superficies en menos tiempo y reducir los costes de trabajo.
La inclinación de los discos mejora la penetración en el terreno y la mezcla de los restos vegetales con la tierra. Para que los dos discos de cada brazo trabajen a la misma profundidad y de forma uniforme, la máquina utiliza discos de 20″ y 24″.
Además, cuando el disco de 24″ se desgasta hasta alcanzar aproximadamente el diámetro del disco de 20″, puede aprovecharse colocándolo en la posición del disco pequeño, reduciendo los costes de mantenimiento y reposición.
La forma y elevada concavidad de los discos permiten cortar, levantar y mezclar eficazmente la tierra con los restos de cosecha, favoreciendo su incorporación al suelo y acelerando su descomposición.
El chasis plegable hidráulico en 2 cuerpos incorpora un sistema de 4 cilindros hidráulicos, proporcionando una mayor rigidez y una mejor distribución de los esfuerzos en máquinas de gran anchura de trabajo, reduciendo las torsiones y aumentando la vida útil del conjunto.

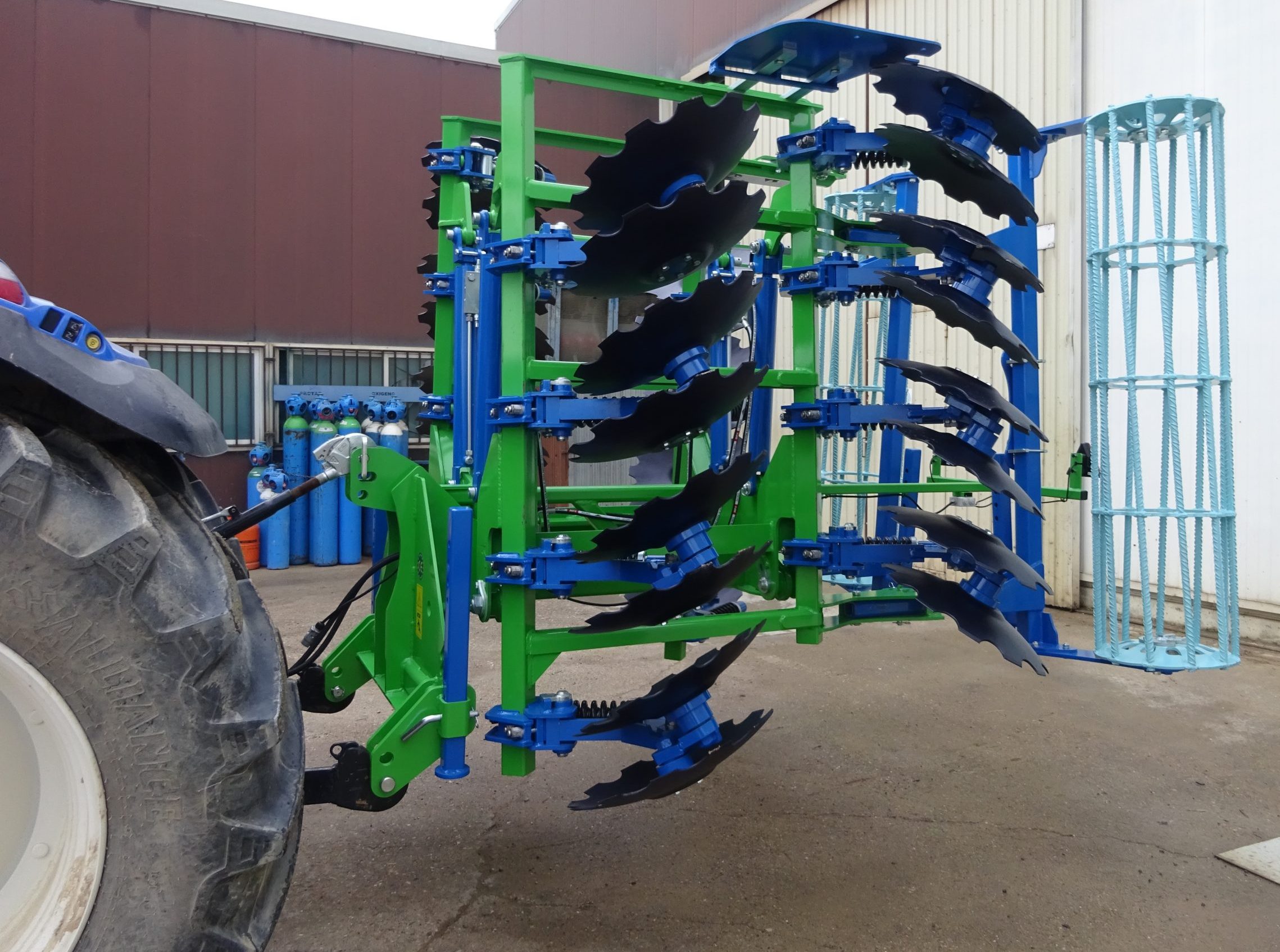

Además, el plegado facilita el transporte por carretera y reduce las dimensiones de la máquina durante los desplazamientos y el almacenamiento.
Para garantizar un funcionamiento óptimo y evitar embozamientos, se recomienda trabajar con la máquina nivelada o con la parte delantera ligeramente elevada.
Características de serie
| DOBLE MUELLE CON TUERCAS | REAJUSTA LA PRESIÓN CONFORME SE COMPRIMEN POR EL TRABAJO |
|---|---|
| CHASIS | MONOVIGA DE 250X150 mm |
| CHASIS DE LOS BRAZOS DE 80x80x8 | |
| BRAZO | BRAZO ANTIDESGASTE |
| DISCOS | DISCOS DE 20"508 x 6mm - 24"/610 x 6 mm |
| BUJES | EJE DE Ø 35mm CON DOBLE RODAMIENTO DE UNA HILERA DE RODILLOS CÓNICOS |
| PROFUNDIDAD DE TRABAJO | 6 - 14 cm |
| DISTANCIA DEL SUELO AL CHASIS | BRAZO ESTÁNDAR CON DISCOS 20" Y 24" - 720 mm |
| BRAZO ALTO CON DISCOS 22" Y 26" - 820 mm | |
| DISTANCIA DE LOS BRAZOS DE UNA HILERA | 470 mm |
| DISTANCIA ENTRE DISCOS | 200 mm |
| SEPARACIÓN ENTRE HILERAS | 1050 mm |
| ENGANCHE | BULONES |
| RULOS | RULO Ø 500 mm BARRAS REDONDAS 25 mm |
Accesorios opcionales
Mano de los bujes
Soporte de bujes de libre mantenimiento con discos de 24"
Chapa reflectante
Brazo alto con discos de 22"/559 x 6mm y 26"/660 x 6mm
Solo la versión de 4 m permite plegado horizontal
Consejos de Mantenimiento
Engrase
Engrasar periódicamente los siguientes puntos del equipo:
Bujes de giro de los discos.
Rodamiento del buje del eje de giro del rodillo.
Tornillería
Se recomienda revisar el apriete de los tornillos del equipo después de las primeras dos horas de trabajo y con posterioridad realizar revisiones periódicas.
Limpieza y control antióxido
Periódicamente (después de cada utilización o al final de campaña), es conveniente limpiar el equipo y, al menos una vez al año, revisar y en su caso repasar con pintura aquellas zonas que presenten signos de oxidación.
Las labores de mantenimiento se realizarán con el equipo desenganchado del tractor y apoyado de manera estable en el suelo.
Reparaciones y recambio
Las puntas de trabajo de los brazos se deterioran y desgastan y necesitan ser sustituidas. Como norma general hágalo en un taller que cuente con medios apropiados y seguros y evite sustituirlos trabajando debajo del equipo suspendido al tractor. Si por cualquier circunstancia sustituye las puntas o realiza cualquier otra reparación con el equipo suspendido, siga las siguientes instrucciones:
- Detenga y frene convenientemente el tractor en un terreno plano y coloque calces en las ruedas para evitar un desplazamiento imprevisto del tractor.
- Eleve el hidráulico a tope y enclave en esa posición.
- Coloque apoyos suficientes debajo del apero para evitar su caída en el caso de fallo del sistema hidráulico del tractor.
