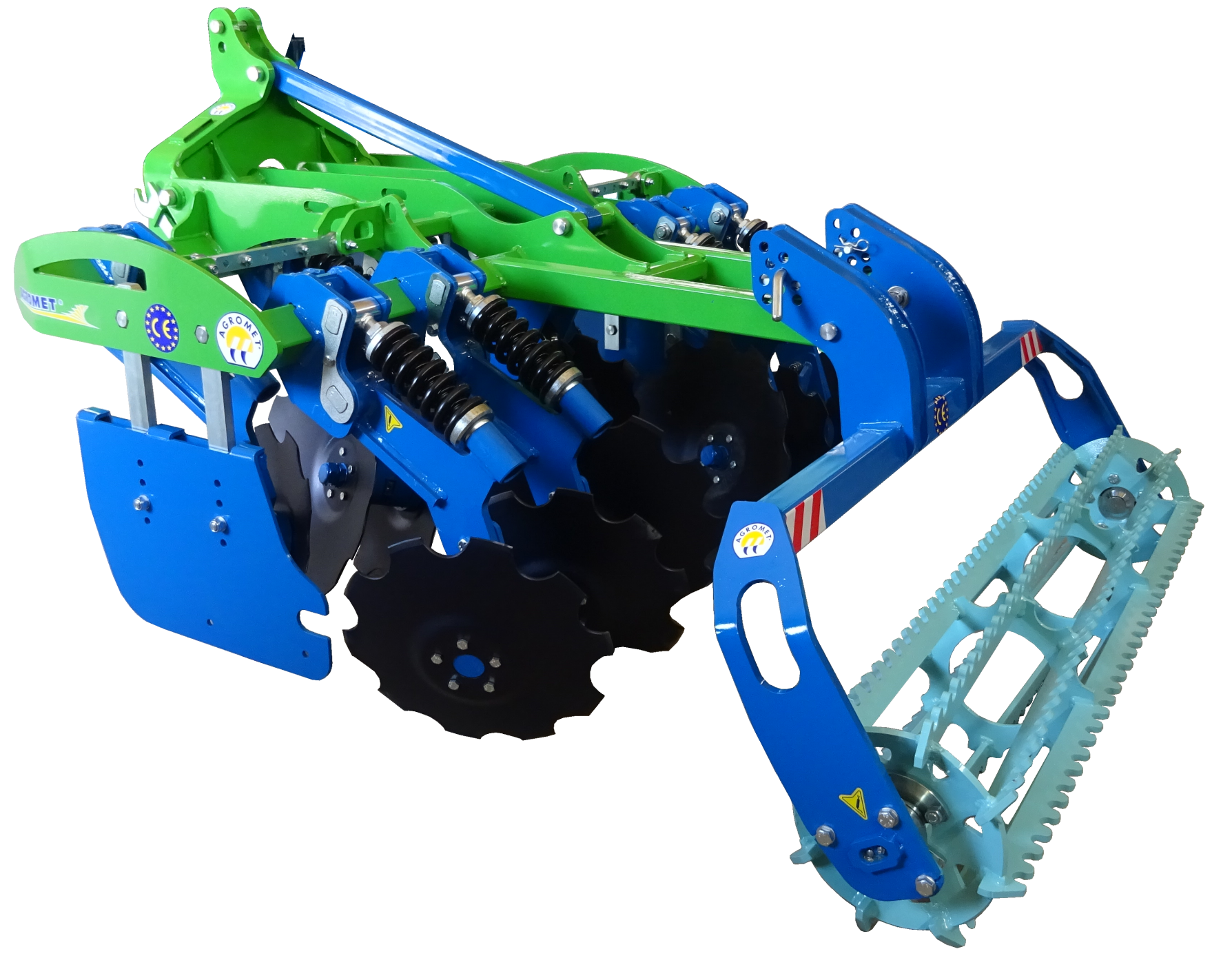

Grada rápida de viña – Modelo OKUVID
Fija o Extensible - Muelle, doble disco por brazo
Especial Viña
Grada rápida
Descargar PDF
Ficha Técnica
| Modelo | Disco | Chasis min. | Chasis max. | Brazos | Peso | CV. Min |
|---|---|---|---|---|---|---|
| GV8-3-R | 8 | 1,22 m. | 1,62 m. | 4 | 695 kg. | 70 |
| GV8-0-R | 8 | 1,25 m. | 1,65 m. | 4 | 704 kg. | 70 |
| GV8-1-R | 8 | 1,40 m. | 1,80 m. | 4 | 720 kg | 70 |
| GV8-2-R | 8 | 1,31 m. | 1,71 m. | 4 | 760 kg. | 70 |
| GV10-0-R | 10 | 1,55 m. | 1,95 m. | 6 | 810 kg. | 80 |
| GV12-0-R | 12 | 1,75 m. | 2,15 m. | 8 | 950 kg. | 80 |
| GV12-1-R | 12 | 1,85 m. | 2,25 m. | 8 | 975 kg. | 90 |
| GV12-2-R | 12 | 2,05 m. | 2,45 m. | 8 | 1.025 kg. | 90 |
| GV14-0-R | 14 | 1,75 m. | 2,15 m. | 8 | 1.050 kg. | 80 |
| GV14-1-R | 14 | 2,05 m. | 2,45 m. | 8 | 1.100 kg. | 90 |
| GV16-0-R | 16 | 2,15 m. | 2,55 m. | 8 | 1.178 kg. | 90 |
| GV18-0-R | 18 | 2,52 m. | 2,92 m. | 10 | 1.200 kg. | 100 |
| GV20-0-R | 20 | 2,62 m. | 3,02 m. | 12 | 1.490 kg. | 100 |
Descripción
EQUIPAMIENTOS HIDRÁULICOS NO INCLUIDOS
La grada de viña es una máquina agrícola especialmente indicada para la preparación del suelo en la viña, desmenuzando y mezclando los restos vegetales y pequeños sarmientos con el terreno, y a la vez uniformando el terreno en caso de que incorpore rodillo. Gracias a su labor y a su velocidad de trabajo (aproximadamente 8 km/h), la grada rápida se ha convertido en una de las máquinas más demandadas por el agricultor.
DISEÑO DE DISCOS OPTIMIZADO
Cada buje incorpora dos discos de distinto tamaño (20″ y 24″) adaptados a la inclinación necesaria para un trabajo óptimo. Una vez que el disco de 24″ se desgasta hasta la medida del de 20″ (aprox. 510 mm), solo es necesario reemplazar el disco de 24″ y colocarlo en el lugar del disco de 20″, reduciendo costes de mantenimiento y facilitando la reposición de repuestos.
DISCOS INCLINADOS
Los discos no solo cortan la tierra, sino que la voltean, mezclando los restos vegetales para un mejor acondicionamiento del suelo y una preparación óptima para la siembra.
Características de serie
| DOBLE MUELLE REGULABLE | |
|---|---|
| BRAZO | BRAZO DE ANTIDESGASTE |
| DISCOS | DISCOS DE 20" x 6mm - 24" x 6mm |
| BUJES | EJE DE Ø 35mm CON DOBLE RODAMIENTO DE UNA HILERA DE RODILLOS CÓNICOS |
| CHASIS | PERFIL ESTRUCTURAL DE 80x80x8 |
| PROFUNDIDAD DE TRABAJO | 6 - 12 cm |
| DISTANCIA DEL SUELO AL SOPORTE | 530 mm |
| DISTANCIA DEL SUELO AL CHASIS | 725 mm |
| DISTANCIA ENTRE DISCOS | 200 mm |
| SEPARACIÓN ENTRE HILERAS | 700 mm |
| ENGANCHE | BULONES |
| RULO | RULO Ø 350 mm BARRAS REDONDAS 20 mm |
Accesorios opcionales
Mano de los bujes
Torreta de elevación vertical hidráulica
Extensión hidráulica de chasis
Chasis preparado para extensión hidráulica con barra
Extensión manual de rodillo
Extensión hidráulica de rodillo
Control hidráulico de rodillo
Borrahuellas plegado

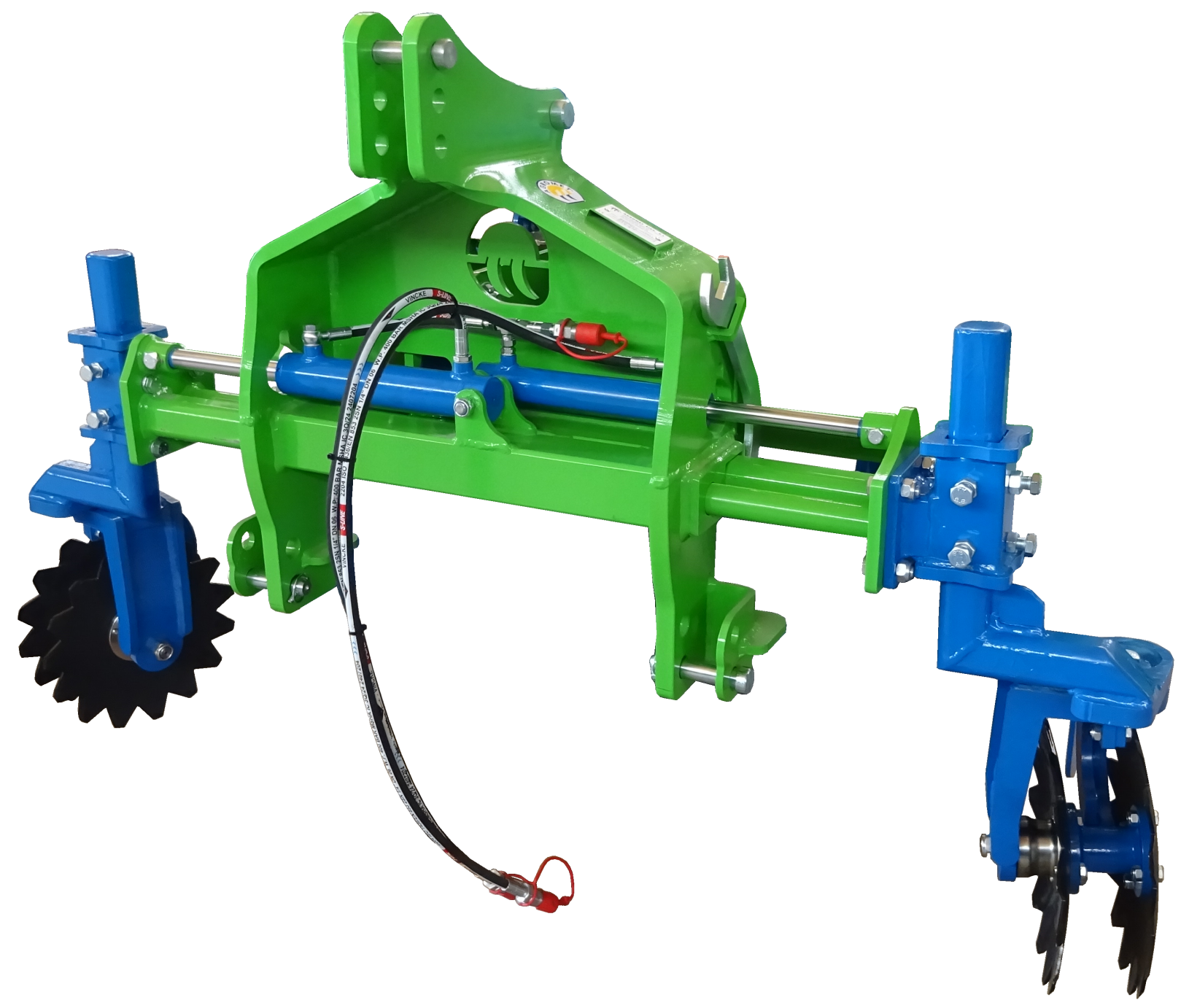

Cabezal extensión hidráulica o manual
Cabezal de extensión hidráulica con discos desterronadores
Amarre para cabezal atornillable para perfil 60x60
Amarre para cabezal con cuadrado 50x50
Brazo delantero de ballesta
Brazo rígido delantero
Brazos rígidos delanteros
Brazo lateral borrahuellas
Discos desterronadores giratorios con rascador
Consejos de Mantenimiento
Engrase
Engrasar periódicamente los siguientes puntos del equipo:
Bujes de giro de los discos.
Rodamiento del buje del eje de giro del rodillo.
Tornillería
Se recomienda revisar el apriete de los tornillos del equipo después de las primeras dos horas de trabajo y con posterioridad realizar revisiones periódicas.
Limpieza y control antióxido
Periódicamente (después de cada utilización o al final de campaña), es conveniente limpiar el equipo y, al menos una vez al año, revisar y en su caso repasar con pintura aquellas zonas que presenten signos de oxidación.
Las labores de mantenimiento se realizarán con el equipo desenganchado del tractor y apoyado de manera estable en el suelo.
Limpieza y control antióxido
Periódicamente (después de cada utilización o al final de campaña), es conveniente limpiar el equipo y, al menos una vez al año, revisar y en su caso repasar con pintura aquellas zonas que presenten signos de oxidación.
Las labores de mantenimiento se realizarán con el equipo desenganchado del tractor y apoyado de manera estable en el suelo.
Reparaciones y recambio
Las puntas de trabajo de los brazos se deterioran y desgastan y necesitan ser sustituidas. Como norma general hágalo en un taller que cuente con medios apropiados y seguros y evite sustituirlos trabajando debajo del equipo suspendido al tractor. Si por cualquier circunstancia sustituye las puntas o realiza cualquier otra reparación con el equipo suspendido, siga las siguientes instrucciones:
- Detenga y frene convenientemente el tractor en un terreno plano y coloque calces en las ruedas para evitar un desplazamiento imprevisto del tractor.
- Eleve el hidráulico a tope y enclave en esa posición.
- Coloque apoyos suficientes debajo del apero para evitar su caída en el caso de fallo del sistema hidráulico del tractor.
