Ficha Técnica
| REFERENCIA | BRAZOS | ANCHO DE TRABAJO | ALTURA DE LA MÁQUINA | LONGITUD TOTAL DE LA MÁQUINA | PESO |
|---|---|---|---|---|---|
| (*1) CR13PH-3H-R | 4+5+4 | 3,60 m. | 2,05 m. | 4,40 m. | 2.530 kg. |
| CR14PH-3H-FPV | 7+7 | 4,30 m. | 2,15 m. | 4,40 m. | 3.900 kg. |
| CR16PH-3H-FPV | 8+8 | 4,90 m. | 2,45 m. | 4,40 m. | 4.350 kg. |

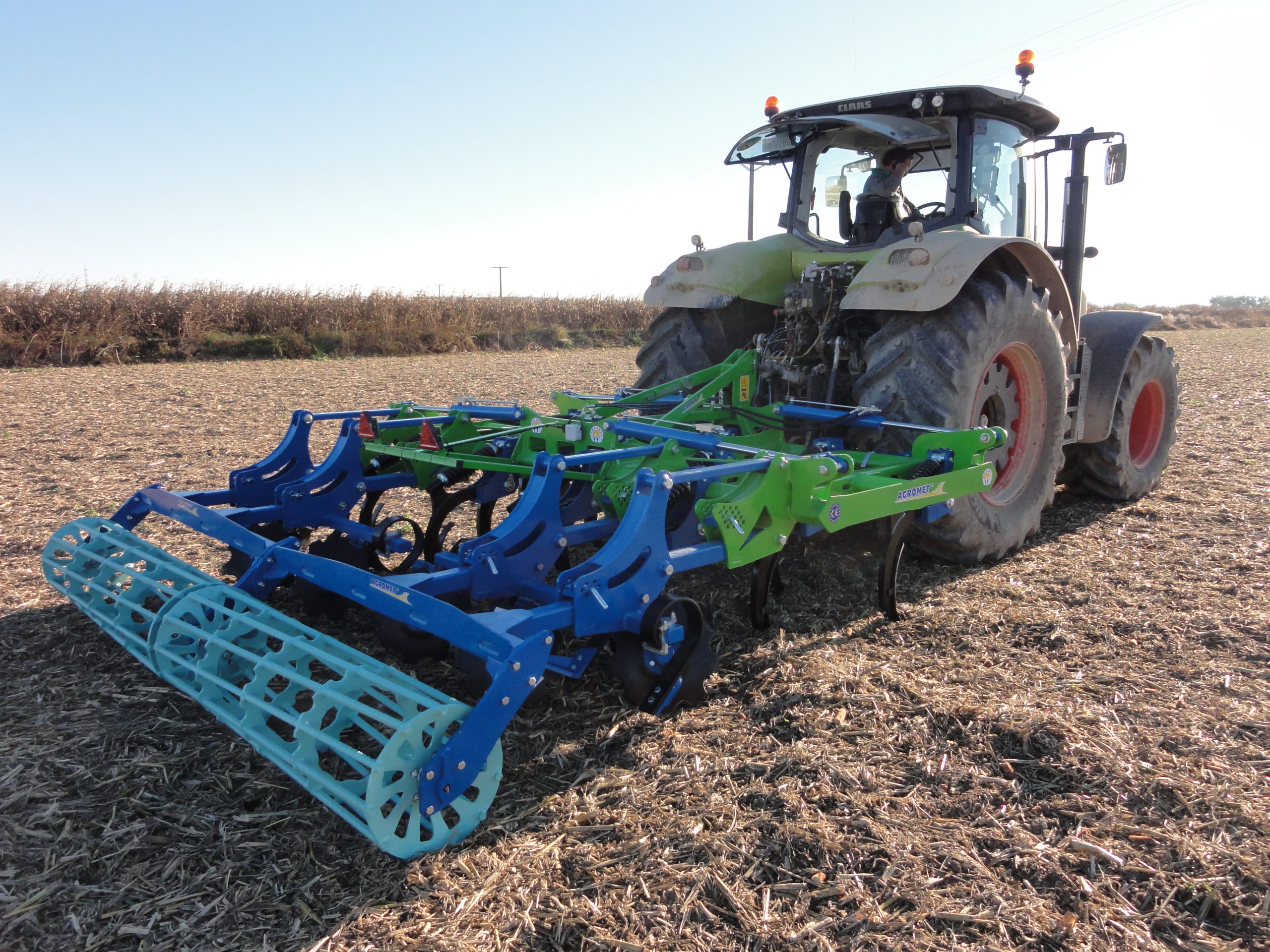

Descripción
El modelo marcado con (*1), con 13 brazos, será similar al Chisel – Modelo PINETA Plegable Vertical Directo, con brazos a 800 mm en lugar de los 900 mm del modelo TENA. Cabe destacar que el modelo PINETA lleva los brazos más bajos para que, en posición plegada, no supere los 3,00 m de anchura, permitiendo así su circulación por carretera.
El ajuste del rulo con discos se realiza de manera sencilla. Gracias al diseño en paralelogramo, al regular la profundidad de trabajo de los brazos se mantiene automáticamente la profundidad correcta de los discos de nivelación, sin necesidad de ajustes adicionales en la mayoría de las condiciones.
Además, la fila de discos permite eliminar el surco que dejan los brazos de la fila trasera.
Características de serie
| DOBLE MUELLE REGULABLE | |
|---|---|
| CHASIS | PERFIL ESTRUCTURAL DE 100x100x10 |
| BRAZO | 70x40 ALTO ACERO AL BORO |
| PROFUNDIDAD DE TRABAJO | 30 - 35 cm |
| DISTANCIA DEL SUELO AL SOPORTE | CON BRAZO DE 70x40 ALTO - 660 mm |
| DISTANCIA DEL SUELO AL CHASIS | CON BRAZO DE 70x40 ALTO - 855 mm |
| POTENCIA RECOMENDADA | 17 CV POR BRAZO |
| DISTANCIA DE LOS BRAZOS DE UNA HILERA | DISTANCIA ESTÁNDAR - 900 mm PLEGABLE DIRECTO 800 mm |
| DISTANCIA DE LOS BRAZOS ENTRE SURCOS | DISTANCIA ESTÁNDAR - 300 mm PLEGABLE DIRECTO 266 mm |
| SEPARACIÓN ENTRE HILERAS | 750 mm CHASIS EN 3 HILERAS |
| ENGANCHE | BULONES CAT. II/III |
| RULO | RULO Ø 500 mm 11 BARRAS REDONDAS 25 mm |
| REJA VOLTEADORA DE SERIE | PUNTA + VOLTEADORA |
| DISCOS | DISCOS 18"/457 x 5mm |
| BALLESTA FILA DISCOS RASTROJEROS | BALLESTA REFORZADA 80x15 |
| BUJES | EJE DE Ø 40 mm DE LIBRE MANTENIMIENTO CON DOBLE HILERA DE BOLAS |
| (*1) PLEGADO DIRECTO BRAZOS A 800 mm |
Accesorios opcionales
Chapa reflectante

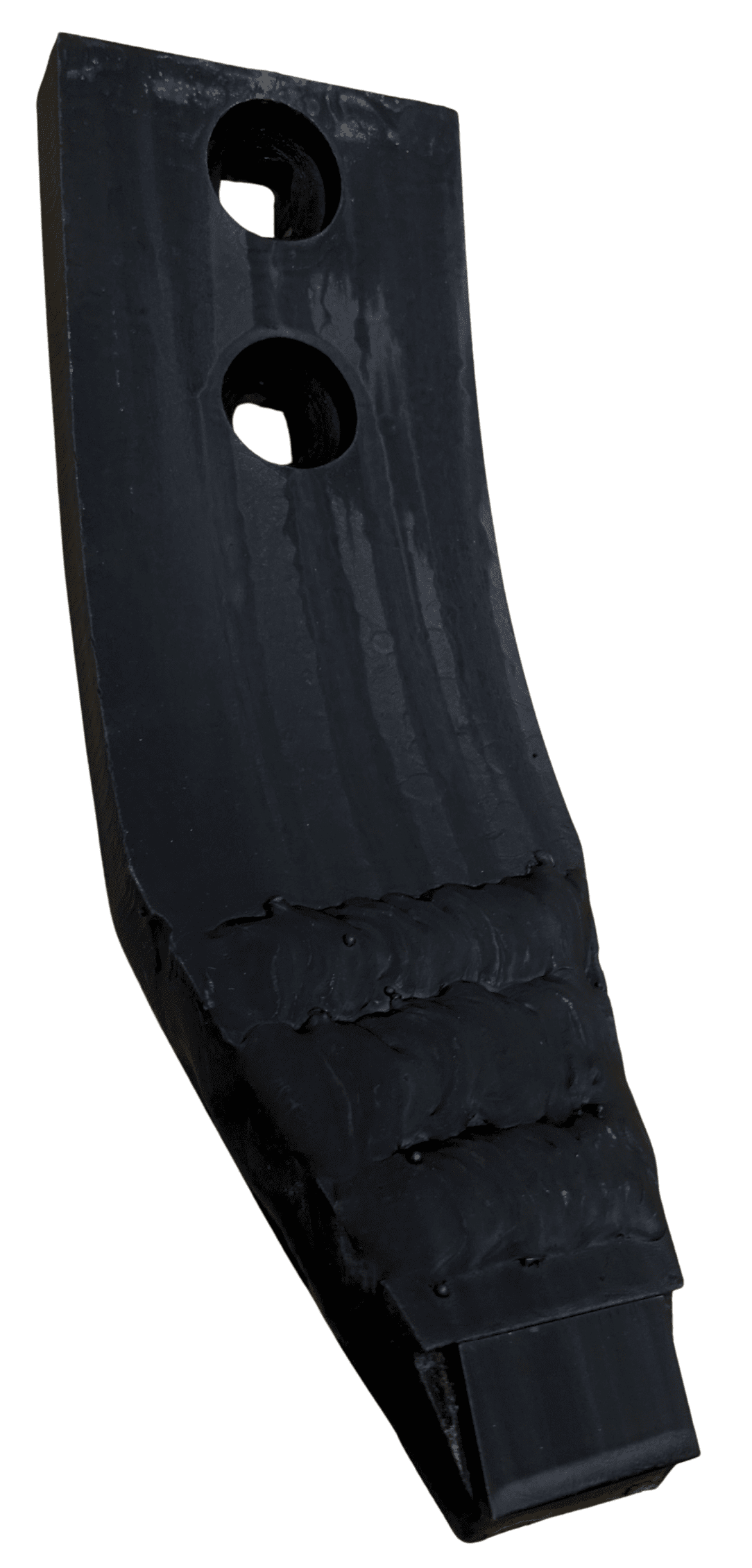

Reja tungsteno Laef espesor 20 mm. 60x360
Reja ala-silver espesor 8 mm y ancho 340 mm
Punta de tungsteno y volteadora Bellota

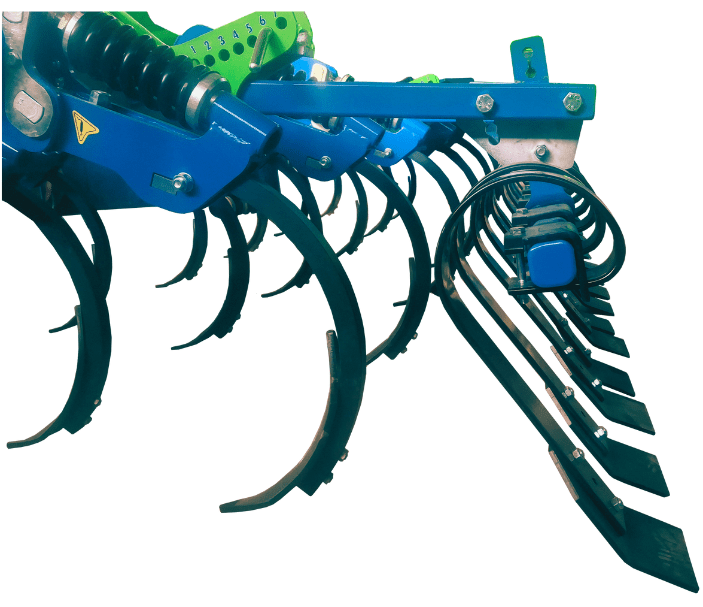

Posibilidad de colocar ballesta niveladora

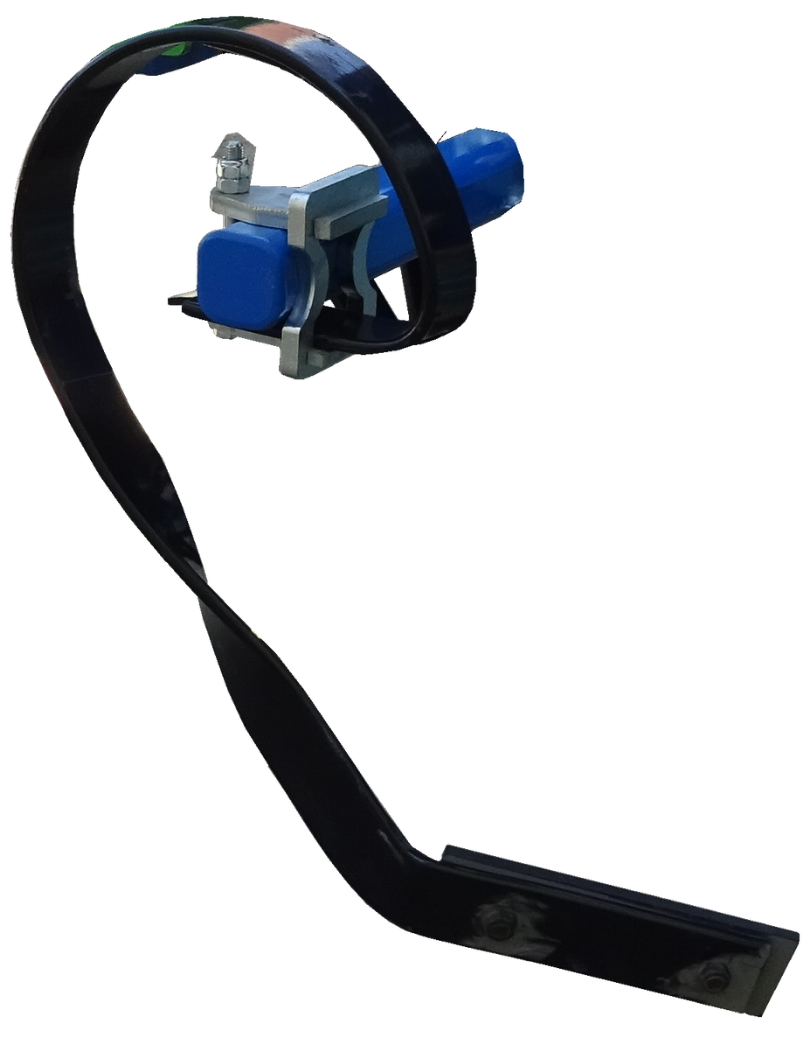

Ballesta de nivelación 80×10 mm con cuchilla 150×8 mm, ángulo agresivo. Invertible para trabajos más suaves
