Ficha Técnica
| REFERENCIA | BRAZOS | ANCHO DE TRABAJO | ALTURA DE LA MÁQUINA | LONGITUD TOTAL DE LA MÁQUINA | PESO |
|---|---|---|---|---|---|
| C13PVD-3H-R | 13 | 3,60 m. | 2,05 m. | 4,05 m. | 2.310 kg. |
| C15PVD-3H-R | 15 | 4,20 m. | 2,35 m. | 4,05 m. | 2.520 kg. |
| C17PVD-3H-R | 17 | 4,70 m. | 2,60 m. | 4,05 m. | 2.750 kg. |
| C19PVD-3H-R | 19 | 5,20 m. | 2,88 m. | 4,05 m. | 2.940 kg. |
| C21PVD-3H-R | 21 | 5,70 m. | 3,15 m. | 4,05 m. | 3.200 kg. |
| C23PVD-3H-R | 23 | 6,20 m. | 3,41 m. | 4,05 m. | 3.400 kg. |
| C25PVD-3H-R | 25 | 6,80 m. | 3,68 m. | 4,05 m. | 3.675 kg. |
Descripción

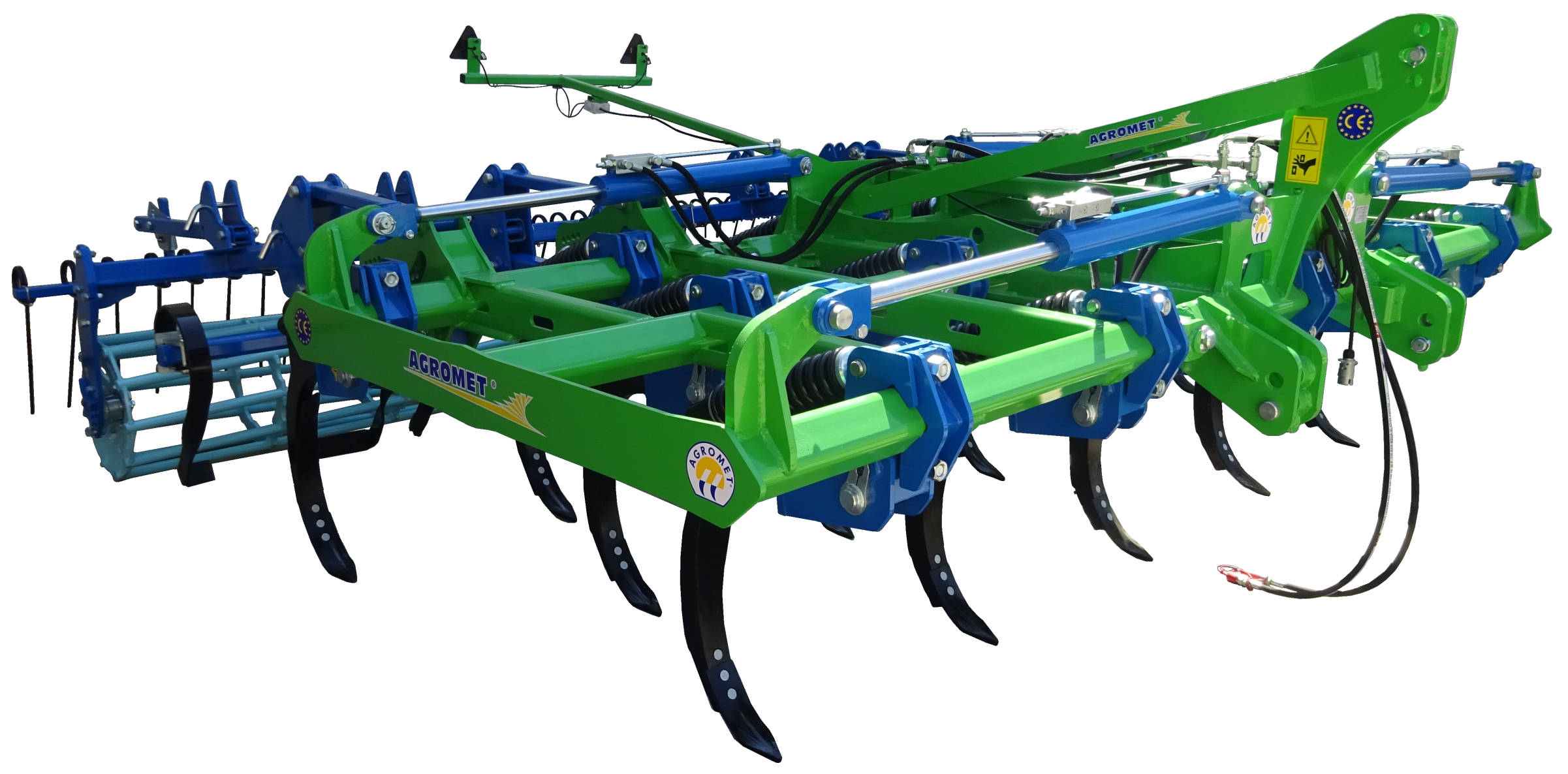

El Chisel PINETA de 3 hileras con plegado vertical directo en 3 cuerpos está diseñado para realizar labores profundas en terrenos exigentes, especialmente en parcelas con abundantes restos de rastrojo.
Su configuración de 3 hileras favorece el paso de tierra y residuos, reduciendo el riesgo de embozamientos. La distribución de los brazos, con 266 mm entre hileras y 800 mm de separación en una de ellas, está adaptada al sistema de plegado para mantener una anchura de transporte inferior a 3 metros.
A diferencia de los modelos monoviga, las petacas integradas en el perfil del chasis permiten reducir la longitud total de la máquina y disminuir el efecto de palanca sobre el tractor.
Los brazos de 70 x 40 mm aportan resistencia y robustez para trabajar en condiciones exigentes. El sistema de muelle proporciona flexibilidad a los brazos y favorece el desmenuzado del terreno y la rotura de terrones durante la labor.
Para mejorar el acabado, puede equiparse con ballestas niveladoras y discos rastrojeros, que ayudan a igualar la superficie y corregir el lomo o surco generado por los brazos de la última hilera.

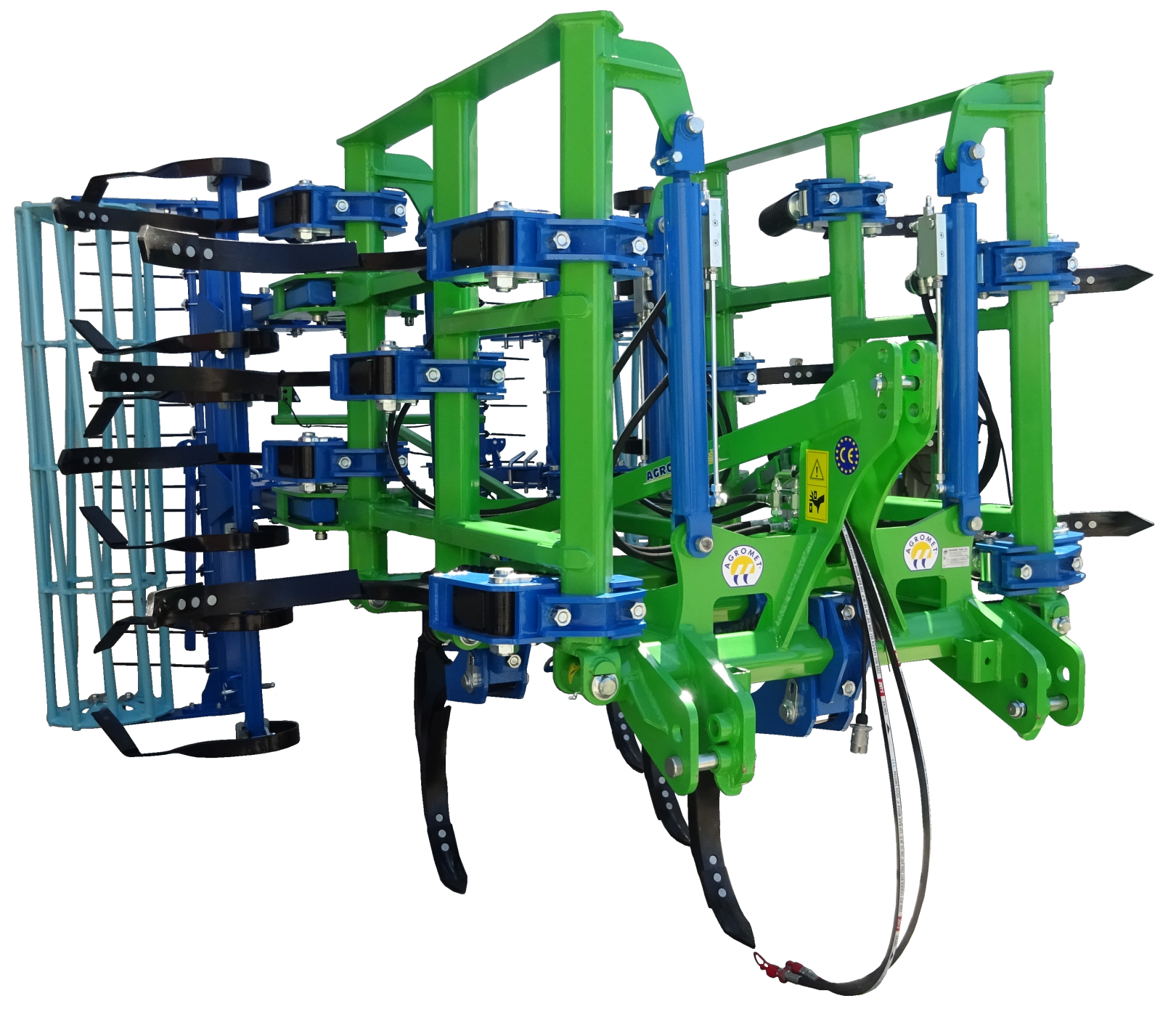

El plegado vertical directo mediante 4 cilindros hidráulicos aporta rigidez y estabilidad durante el trabajo y facilita el transporte. Su configuración en tres cuerpos —uno central y dos alas laterales— permite que, una vez plegado y apoyado en el suelo, no necesite patas de apoyo, facilitando el posterior enganche al tractor.

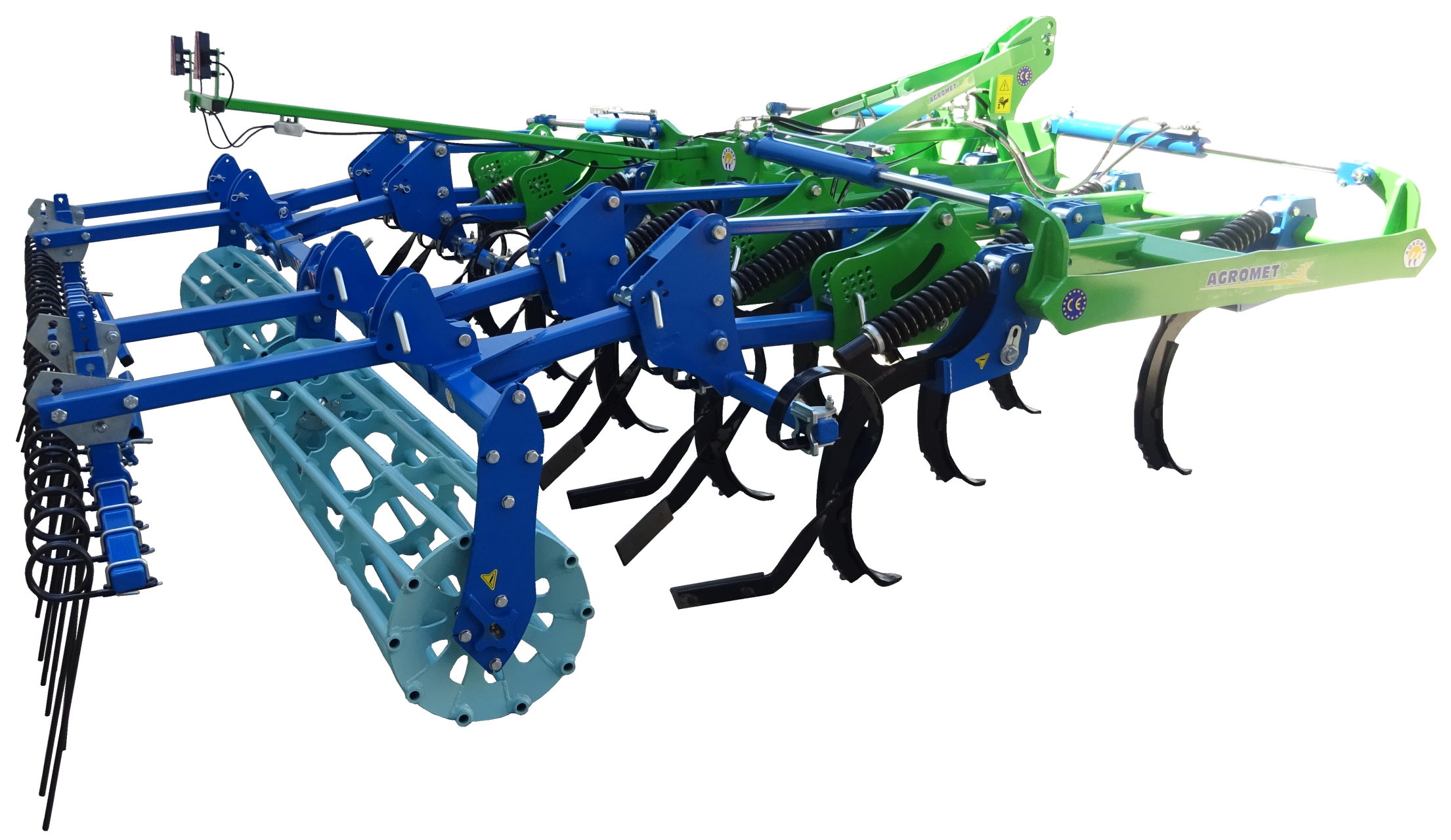

Además, su diseño permite incorporar dos rodillos de mayor longitud y continuidad, favoreciendo un buen acabado final del terreno.
Características de serie
| DOBLE MUELLE REAJUSTABLE | |
|---|---|
| CHASIS | PERFIL ESTRUCTURAL DE 100x100x10 |
| BRAZO | 70x40 DE ACERO AL BORO |
| PROFUNDIDAD DE TRABAJO | 30 - 35 cm |
| DISTANCIA DEL SUELO AL SOPORTE | CON BRAZO DE 70x40 - 605 mm |
| DISTANCIA DEL SUELO AL CHASIS | CON BRAZO DE 70x40 - 800 mm |
| POTENCIA RECOMENDADA | 15 CV POR BRAZO |
| DISTANCIA DE LOS BRAZOS EN UNA HILERA | DISTANCIA ESTÁNDAR - 800 mm |
| DISTANCIA DE LOS BRAZOS ENTRE SURCOS | DISTANCIA ESTÁNDAR - 266 mm |
| SEPARACIÓN ENTRE HILERAS | 750 mm CHASIS EN 3 HILERAS |
| ENGANCHE | BARRA / BULONES |
| RULOS | RULO Ø500 mm 11 BARRAS REDONDAS 25 mm |
| PILOTOS LED TRIANGULARES |
Accesorios opcionales
Chapa reflectante
Reja tungsteno espesor 20 mm. 60x360
Reja ala-silver espesor 8 mm y ancho 340 mm
Volteadora Bellota
Posibilidad de colocar discos rastrojeros, pero el brazo de este modelo es más bajo que el de los rastrojeros.
Posibilidad de colocar ballesta niveladora
